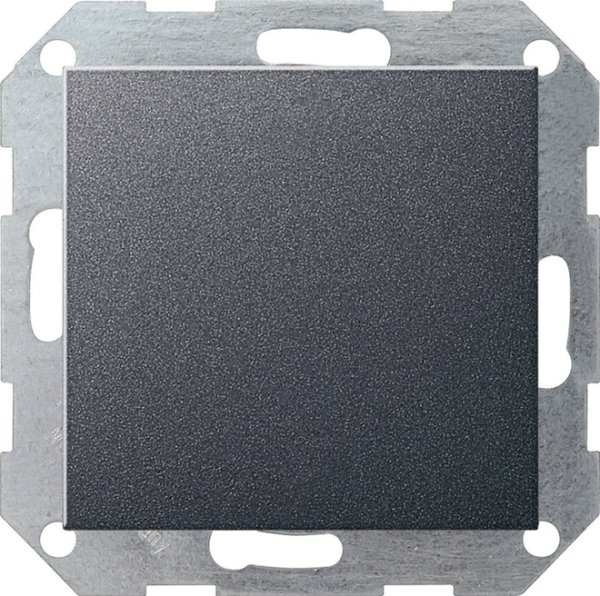

KNX EIBObjektregler mit Tasterschnittstelle 4fach inkl. Busankoppler System 55 Anthrazit Produktfamilie:Heizung, Klima, LüftungProdukttyp:ReglerDer Objektregler UP vereint die Funktionen eines KNX Busankopplers, eines Einzelraum Temperatur Reglers mit Sollwertvorgabe und die eines Binäreinganges. Es ist kein separater Busankoppler notwendig. An den Binäreingang können vier potenzialfreie Kontakte angeschlossen werden. Der Eingang 1 kann zum Anschluss eines Fernfühlers für die Temperaturmessung im Fußboden benutzt werden. Zwei Eingänge sind als Ausgänge (max. 0,8mA) parametrierbar.Die Reglerfunktion dient zur Einzelraum Temperaturregelung. Der Regler erfasst mit einem internen bzw. externen Temperaturfühler die aktuelle Raumtemperatur und verarbeitet diese mit einem einstellbaren Temperatur Sollwert zu einer Stellgröße. Es können damit Stellantriebe mit stetigem Stellsignal als auch mit schaltendem Stellsignal angesteuert werden.Der Objektregler besitzt keine Bedien oder Anzeigeelemente. Zur Projektierung und Inbetriebnahme des Gerätes wird die ETS3.0d (oder höher) empfohlen. Bei Anschluss der externern Eingänge wird die Verwendung einer Schalterklemmdose empfohlen.Regler: 5 Betriebsarten: Komfort , Standby , Nacht , Frost Hitzeschutz und Reglersperre (z.B. Taupunktbetrieb) Heiz Kühlfunktionen: Heizen, Kühlen, Heizen und Kühlen, Grund und Zusatzheizen, Grund und Zusatzkühlen Voreingestellte Regelparameter für gängige Heiz bzw. Kühlkörper Regler abschaltbar (Taupunktbetrieb) bzw. Regler oder Bedienung des Reglers sperrbar Ventilschutzfunktion (Ventil wird zyklisch alle 24 Stunden geöffnet) Regelungsarten: Stetige PI Regelung, schaltende PI Regelung (PWM) und schaltende 2 Punkt Regelung (Ein Aus) Temperaturerfassung über einen internen und oder externen Fühler (Mittelwertbildung für große Räume)Eingänge: Freie Zuordnung der Funktionen Schalten, Dimmen, Jalousie und Wertgeber zu den Eingängen Sperrobjekt zum Sperren einzelner Eingänge Verhalten bei Busspannungswiederkehr für jeden Eingang separat parametrierbar Telegrammratenbegrenzung Funktion Schalten: zwei unabhängige Schaltobjekte für jeden Eingang vorhanden und einzeln freischaltbar, Befehl bei steigender und fallender Flanke unabhängig einstellbar (EIN, AUS, UM, keine Reaktion) Funktion Dimmen: Einflächen und Zweiflächenbedienung, Zeit zwischen Dimmen und Schalten und Dimmschrittweite einstellbar, Telegrammwiederholung und Stopptelegramm senden möglich Funktion Jalousie: Befehl bei steigender Flanke einstellbar (keine Funktion, AUF, AB, UM), Bedienkonzept parametrierbar (Step Move Step bzw. Move Step), Zeit zwischen Kurz und Langzeitbetrieb einstellbar, Lamellenverstellzeit einstellbar Funktion Wertgeber und Lichtszenennebenstelle: Flanke (Taster als Schließer, Taster als Öffner, Schalter) und Wert bei Flanke parametrierbar, Wertverstellung bei Taster über langen Tastendruck für Wertgeber möglich, Lichtszenennebenstelle mit ohne Speicherfunktion Funktion Temperaturfühler: Ein Kanal der Tasterschnittstelle kann als externer Temperaturfühler für den Raumtemperaturregler genutzt werden.Ausgänge: Unabhängiges Schalten der max. 2 Ausgänge
